Was ist ein Sonargerät?
Sonar steht für „Sound Navigation and Ranging“ und ist eine Technologie zur Erkennung von Objekten und Messung von Entfernungen unter Wasser. Es basiert auf dem Prinzip der Schallwellen. Ein Sonargerät erzeugt Schallimpulse, die in Wasser oder anderen Medien ausgesendet werden. Wenn diese Schallwellen auf ein Objekt treffen, werden sie reflektiert und vom Sonargerät empfangen. Anhand der Laufzeit und der Intensität der reflektierten Schallwellen kann die Entfernung zum Objekt berechnet werden. Durch kontinuierliches Aussenden von Schallimpulsen und dem Empfang der reflektierten Signale kann ein Sonargerät ein Bild der Umgebung unter Wasser erstellen und so beispielsweise die Tiefe des Gewässers bestimmen oder Unterwasserhindernisse erkennen. Sonar wird in verschiedenen Anwendungen eingesetzt, wie z.B. in der Meeresforschung, der Navigation von Schiffen, der Fischerei, der militärischen U-Boot-Erkennung und in der Unterwasserortung.

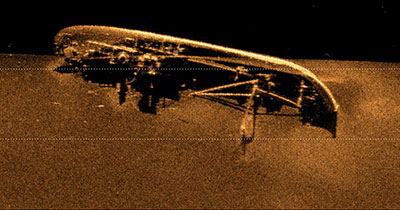

Wie entsteht ein Sonarbild?
Ein Sonarbild entsteht durch die Verarbeitung der empfangenen Schallsignale. Hier ist eine grobe Beschreibung des Prozesses:
Aussenden von Schallimpulsen: Das Sonargerät erzeugt Schallimpulse, die in das umgebende Medium (z.B. Wasser) ausgesendet werden. Die Schallimpulse breiten sich als Schallwellen aus und treffen auf Objekte in der Umgebung.
Empfangen der reflektierten Signale: Wenn die Schallwellen auf Objekte treffen, werden sie von den Objekten reflektiert. Das Sonargerät empfängt die reflektierten Signale als Echos.
Signalverstärkung und Filterung: Die empfangenen Signale werden verstärkt und von Störgeräuschen oder Hintergrundsignalen gefiltert, um eine klarere Darstellung zu erhalten.
Laufzeitmessung: Die Zeit, die zwischen dem Aussenden des Schallimpulses und dem Empfangen des Echos vergeht, wird gemessen. Aus dieser Laufzeit kann die Entfernung zum Objekt berechnet werden.
Bildgebung: Die gemessenen Entfernungen werden in ein Bild umgewandelt. Dabei werden die Entfernungen auf eine zweidimensionale Darstellung abgebildet, wodurch ein Sonarbild entsteht. Die Intensität der Echos kann verwendet werden, um Helligkeit oder Farbtöne im Bild darzustellen, um zusätzliche Informationen über die Beschaffenheit der Objekte zu liefern.
Darstellung des Sonarbildes: Das Sonarbild wird auf einem Bildschirm oder einer Anzeige dargestellt, auf der die Strukturen und Objekte unter Wasser sichtbar werden.
Es ist wichtig anzumerken, dass die Qualität des Sonarbildes von verschiedenen Faktoren abhängt, wie z.B. der Auflösung des Sonargeräts, der Umgebung, in der es verwendet wird, und der Interpretation der Daten durch den Bediener.
Welche Sonargeräte gibt es?
Es gibt verschiedene Arten von Sonargeräten, die je nach Anwendungsbereich und Einsatzort unterschiedliche Funktionen und Eigenschaften haben. Hier sind einige Unterschiede bei Sonargeräten:
Aktives Sonar vs. Passives Sonar: Aktives Sonar sendet aktiv Schallimpulse aus und empfängt die reflektierten Echos. Passives Sonar hingegen empfängt nur die natürlichen Geräusche oder Schallsignale in der Umgebung, ohne aktive Schallimpulse auszusenden. Aktives Sonar ermöglicht eine gezieltere Ortung von Objekten, während passives Sonar für die Erkennung von Geräuschen und die Überwachung von Umgebungen eingesetzt wird.
Einzelstrahl-Sonar vs. Mehrstrahl-Sonar: Einzelstrahl-Sonar sendet einen Schallimpuls in eine bestimmte Richtung aus und empfängt das reflektierte Echo. Es liefert Informationen über die Entfernung und Richtung des Objekts. Mehrstrahl-Sonar hingegen sendet mehrere Schallimpulse in verschiedene Richtungen aus und ermöglicht eine breitere Abdeckung des Untersuchungsbereichs. Es liefert detailliertere Informationen über die Umgebung und ermöglicht eine schnellere Erfassung größerer Flächen.

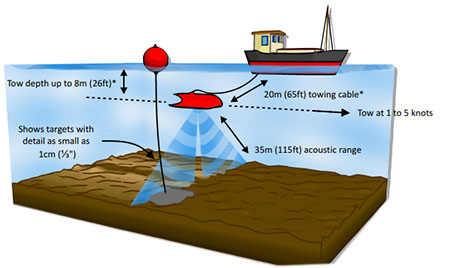

Side-Scan-Sonar vs. Bathymetrisches Sonar: Side-Scan-Sonar wird verwendet, um detaillierte Bilder des Meeresbodens oder anderer Oberflächen unter Wasser zu erstellen. Es erzeugt seitliche „Schwenkbilder“, die die Struktur und den Zustand des Meeresbodens zeigen. Bathymetrisches Sonar hingegen wird hauptsächlich zur Messung der Wassertiefe und zur Erstellung von Tiefenkarten verwendet.
Militärische Sonar-Systeme vs. Zivile Sonar-Systeme: Militärische Sonargeräte sind oft leistungsfähiger und können verwendet werden, um U-Boote oder andere feindliche Schiffe zu erkennen und zu verfolgen. Zivile Sonargeräte werden häufig in der Meeresforschung, der Navigation, der Fischerei oder der Unterwassererkundung eingesetzt und haben oft andere Anforderungen hinsichtlich Auflösung, Reichweite und Anzeigeoptionen.
Diese Unterschiede sind nicht erschöpfend, sondern geben nur einen Überblick über einige der gängigen Unterscheidungen zwischen Sonargeräten. Es gibt noch viele weitere Spezialisierungen und Varianten von Sonarsystemen, die für spezifische Anwendungen entwickelt wurden.
Was ist ein Multibeam Soanr?
Ein Multibeam-Sonar ist eine spezielle Art von Sonarsystem, das mehrere Schallstrahlen gleichzeitig verwendet, um den Meeresboden oder andere Objekte unter Wasser abzubilden. Im Gegensatz zum herkömmlichen Einzelstrahl-Sonar, das einen einzelnen Schallstrahl verwendet, um Informationen über den Meeresboden zu erfassen, kann ein Multibeam-Sonar eine breitere Abdeckung und höhere Auflösung bieten.
Bei einem Multibeam-Sonar sind mehrere Schallwandler (Transducer) in einer Array-Anordnung angebracht, die es ermöglichen, mehrere Schallstrahlen in verschiedene Richtungen auszusenden. Diese Schallstrahlen decken einen größeren Bereich des Meeresbodens ab und ermöglichen eine schnellere Kartierung großer Flächen.
Die reflektierten Echos von den Schallstrahlen werden von den Transducern empfangen und elektronisch verarbeitet. Durch die Analyse der Laufzeiten und Intensitäten der reflektierten Signale kann das Multibeam-Sonar ein detailliertes Bild des Meeresbodens erstellen. Die Daten können dann in Form von bathymetrischen Karten oder 3D-Modellen des Meeresbodens visualisiert werden.
Multibeam-Sonars werden häufig in der Meeresforschung, der Hydrographie, der Küsten- und Ozeanographie, der Unterwasserarchäologie und anderen Anwendungen eingesetzt, bei denen eine genaue Darstellung des Meeresbodens erforderlich ist. Sie ermöglichen eine effiziente und präzise Kartierung großer Flächen und bieten detaillierte Informationen über die Beschaffenheit, Struktur und Tiefe des Meeresbodens.
Was ist ein Multibeam-Echolot?
Ein Multibeam-Echolot ist ein Sonargerät, das hauptsächlich für hydrographische Vermessungen und die Erfassung von Tiefendaten verwendet wird. Es kombiniert die Funktionen eines Multibeam-Sonars mit denen eines Echolots.
Ein Multibeam-Echolot sendet Schallimpulse aus, die vom Meeresboden oder anderen Objekten unter Wasser reflektiert werden. Die reflektierten Signale werden vom Echolot empfangen und die Laufzeit der Schallwellen wird gemessen. Aus diesen Messungen kann die Tiefe des Meeresbodens oder die Position von Objekten unter Wasser bestimmt werden.
Im Gegensatz zu herkömmlichen Echoloten, die nur einen einzelnen Schallstrahl verwenden, um Tiefendaten zu erfassen, verwendet ein Multibeam-Echolot eine Array-Anordnung von Schallwandlern, um mehrere Schallstrahlen gleichzeitig in unterschiedliche Richtungen auszusenden. Dadurch kann ein breiter Bereich des Meeresbodens abgedeckt und eine größere Menge an Tiefendaten erfasst werden.
Die Daten, die von einem Multibeam-Echolot gesammelt werden, können zur Erstellung detaillierter bathymetrischer Karten verwendet werden, die die Form und Beschaffenheit des Meeresbodens darstellen. Darüber hinaus können Multibeam-Echolote auch Informationen über die Rückstreuintensität liefern, die Rückschlüsse auf die Beschaffenheit des Meeresbodens oder das Vorhandensein von Objekten ermöglicht.
Multibeam-Echolote werden in verschiedenen Bereichen eingesetzt, wie der Hydrographie, der Ozeanographie, der Küstenüberwachung, der Offshore-Exploration und dem Schiffsmanagement. Sie ermöglichen eine schnelle und präzise Erfassung von Tiefendaten und liefern wichtige Informationen für die Navigation, die Umweltüberwachung und die geophysikalische Erkundung.
Was Sind Video-Sonargeräte?
Video – Sonargeräte, die in der Lage sind, Videoaufnahmen unter Wasser zu machen. Diese Geräte werden als „Video-Sonare“ oder „Sonar-Imaging-Systeme“ bezeichnet. Sie kombinieren die Funktionen eines Sonars mit denen einer Videokamera, um sowohl akustische als auch visuelle Informationen über die Unterwasserumgebung zu liefern.
Ein Video-Sonar sendet ebenfalls Schallimpulse aus, die von Objekten oder Strukturen unter Wasser reflektiert werden. Im Gegensatz zu herkömmlichen Sonargeräten, die die reflektierten Signale in Form von Echos darstellen, erfassen Video-Sonare die Echos als Videobilder. Dies ermöglicht eine visuelle Darstellung der Umgebung unter Wasser.
Die Videoaufnahmen werden oft in Echtzeit auf einem Monitor oder Bildschirm angezeigt, was es dem Bediener ermöglicht, die Unterwasserumgebung in Echtzeit zu beobachten. Dies ist besonders nützlich für Anwendungen wie die Unterwasserinspektion von Strukturen, die Erkundung von Meereslebewesen, die Suche nach Wracks oder die Unterwasserarchäologie.
Video-Sonare bieten den Vorteil, dass sie eine zusätzliche visuelle Komponente zur Verfügung stellen, die es erleichtert, komplexe Unterwasserumgebungen zu erkennen und zu interpretieren. Durch die Kombination von akustischen und visuellen Daten können detaillierte Inspektionen, Kartierungen oder Untersuchungen unter Wasser durchgeführt werden.
Es ist zu beachten, dass die Qualität der Videoaufnahmen von verschiedenen Faktoren abhängt, wie beispielsweise der Auflösung der Videokamera, der Reichweite des Sonarsystems und den Umgebungsbedingungen wie Sichtbarkeit, Wassertiefe und Wassertrübung.
